Courroie CVT de SSV : fonctionnement, usure, rodage et remplacement

Sur un SSV, la courroie du variateur est la pièce d’usure dont tout le monde parle au bivouac, souvent après l’avoir vue finir en lambeaux. Elle n’est pourtant ni fragile ni capricieuse : elle obéit à une physique simple, et la grande majorité des casses s’expliquent par la chaleur. Voici comment elle travaille, comment repérer son usure, la roder, la remplacer et, surtout, la faire durer.

Comment fonctionne le variateur d’un SSV

La transmission CVT (pour continuously variable transmission, transmission à variation continue) remplace l’embrayage et la boîte de vitesses d’une moto. Elle repose sur deux poulies reliées par une courroie trapézoïdale : la poulie menante, ou primaire, montée sur le vilebrequin, et la poulie menée, ou secondaire, qui entraîne la boîte de gammes. Chaque poulie se compose de deux flasques coniques, l’un fixe, l’autre mobile. En se rapprochant ou en s’écartant, ils font monter ou descendre la courroie, donc varier le diamètre sur lequel elle travaille.

Au ralenti, les flasques de la poulie menante sont écartés : la courroie n’est pas pincée, rien ne bouge. Quand le régime monte, des masselottes projetées vers l’extérieur par la force centrifuge poussent le flasque mobile contre un ressort. La courroie est pincée, le véhicule s’élance, puis elle monte progressivement sur la poulie menante pendant qu’elle descend dans la menée. Le rapport s’allonge, comme si l’on passait les vitesses sans à-coup.

La poulie menée joue le rôle inverse et « sent » la charge. Son flasque mobile est rappelé par un ressort et guidé par une rampe hélicoïdale, la came de couple. Quand la résistance augmente, en montée ou en charge, cette rampe resserre la poulie menée : la courroie y remonte et le rapport raccourcit tout seul. C’est cet équilibre permanent entre masselottes, ressorts et rampe qui rend la conduite si simple. Tous ces termes sont repris dans notre lexique du SSV.

Quelques machines font exception. La Yamaha YXZ1000R utilise une boîte séquentielle, et les transmissions Ultramatic de la marque associent une courroie en tension permanente à un embrayage centrifuge. Nous les détaillons dans notre présentation des Yamaha YXZ1000R et Wolverine.

Pourquoi la courroie s’use, et pourquoi elle casse

Une courroie de CVT transmet toute la puissance du moteur par la seule friction de ses flancs sur les flasques. Elle est faite d’un mélange de caoutchouc et de câbles de renfort, avec des crans qui l’aident à s’enrouler et à dissiper la chaleur. Chaque glissement, même infime, produit de la chaleur, et chaque degré de trop dégrade le caoutchouc. Une courroie surchauffée durcit, se vitrifie, puis se délamine ou éclate.

Les causes de casse reviennent toujours :

• Démarrer en gamme haute sous charge, par exemple pour charger le SSV sur une remorque, partir en côte ou tracter. Le moteur tourne à peine au-dessus du point d’embrayage, les masselottes pincent mal, la courroie patine et chauffe très vite.
• S’acharner dans la boue : roues qui patinent, accélérations prolongées sans avancer, puis une roue qui accroche brutalement et transmet un choc.
• Rouler longtemps au pas en gamme haute, typiquement en forêt ou en file derrière un groupe lent.
• L’eau dans le carter après un gué : la courroie mouillée glisse, chauffe et peut se déformer.
• Freiner et accélérer en même temps, un réflexe de pilote auto qui fait patiner la transmission.
• Un rodage bâclé, ou des pneus nettement plus grands que l’origine qui allongent le rapport final et imposent plus d’effort au variateur.

Et la durée de vie ? Aucun chiffre universel n’a de sens. Entre un SSV turbo mené fort dans les dunes et un utilitaire conduit calmement en gamme basse, l’écart va couramment de quelques centaines à plusieurs milliers de kilomètres. Les constructeurs prévoient d’ailleurs une inspection régulière et un remplacement selon l’usure constatée, plutôt qu’une échéance fixe.

Gamme basse, gamme haute : la règle qui fait durer une courroie

La gamme basse (L) n’est pas réservée au franchissement extrême. En démultipliant davantage dans la boîte, elle permet au moteur de tourner plus vite pour une même vitesse au sol. Les masselottes pincent alors franchement, la courroie ne glisse plus et sa température chute.

Beaucoup de constructeurs recommandent la gamme basse en dessous d’une certaine vitesse, souvent de l’ordre de 10 à 15 km/h, et pour toute manœuvre en charge : chargement sur remorque, remorquage, montée raide, boue, sable mou, déneigement. La valeur exacte de votre modèle figure dans le manuel. En cas de doute, la gamme basse ne coûte rien, la gamme haute peut coûter une courroie.

D’autres habitudes prolongent sa vie : laisser le moteur monter en température avant d’attaquer, écourter les phases de patinage, laisser tourner quelques instants au ralenti après un gros effort pour que la ventilation évacue la chaleur du carter, et prendre au sérieux l’alerte de température de courroie si votre SSV en est équipé. Dans le sable, la charge est permanente : notre guide pour piloter un SSV dans le sable et les dunes y revient en détail.

Les signes d’une courroie fatiguée

Une courroie prévient presque toujours avant de casser. Encore faut-il savoir lire les symptômes.

À chaque révision, on dépose le couvercle du carter pour examiner la courroie sur toute sa longueur, en la faisant avancer à la main, et on mesure sa largeur sur le dessus au pied à coulisse. Le manuel indique une largeur minimale : en dessous, elle se remplace, même si elle a encore belle allure.

Roder une courroie neuve

Une courroie neuve a des flancs légèrement rugueux qui doivent s’adapter à la surface des flasques, et ses câbles doivent se mettre en place sous une charge progressive. Le rodage consiste à rouler en faisant varier la vitesse, sans pleine charge ni plein gaz prolongé, sur une distance que le constructeur précise, généralement de l’ordre de quelques dizaines de kilomètres. Évitez pendant cette phase le remorquage, le sable et les montées en charge.

Une courroie brutalisée dès ses premiers kilomètres chauffe, se vitrifie et ne retrouvera jamais sa pleine adhérence. Suivez la procédure de votre manuel, qui peut aussi prévoir un contrôle après rodage.

Remplacer la courroie : les grandes étapes

Sur la plupart des SSV, l’opération est accessible à un amateur outillé, mais les méthodes diffèrent selon les marques. Ce qui suit décrit le principe général, pas une notice.

1. Moteur froid, clé retirée, véhicule à plat, en position parking ou calé.
2. Accédez au carter CVT (siège, panneau latéral ou plancher selon le modèle) et déposez le couvercle en notant l’emplacement de chaque vis.
3. Repérez le sens de montage : beaucoup de courroies portent une flèche de rotation. Une courroie réutilisée se remonte dans le même sens.
4. Ouvrez la poulie menée pour détendre la courroie, avec la vis ou l’outil d’écartement prévu par le constructeur. Ne forcez jamais les flasques au tournevis.
5. Sortez la courroie de la poulie menée, puis de la menante.
6. Nettoyez flasques et carter au chiffon propre et sec, ou avec un nettoyant sans résidu si le manuel l’autorise. Portez un masque : la poussière de courroie ne se respire pas.

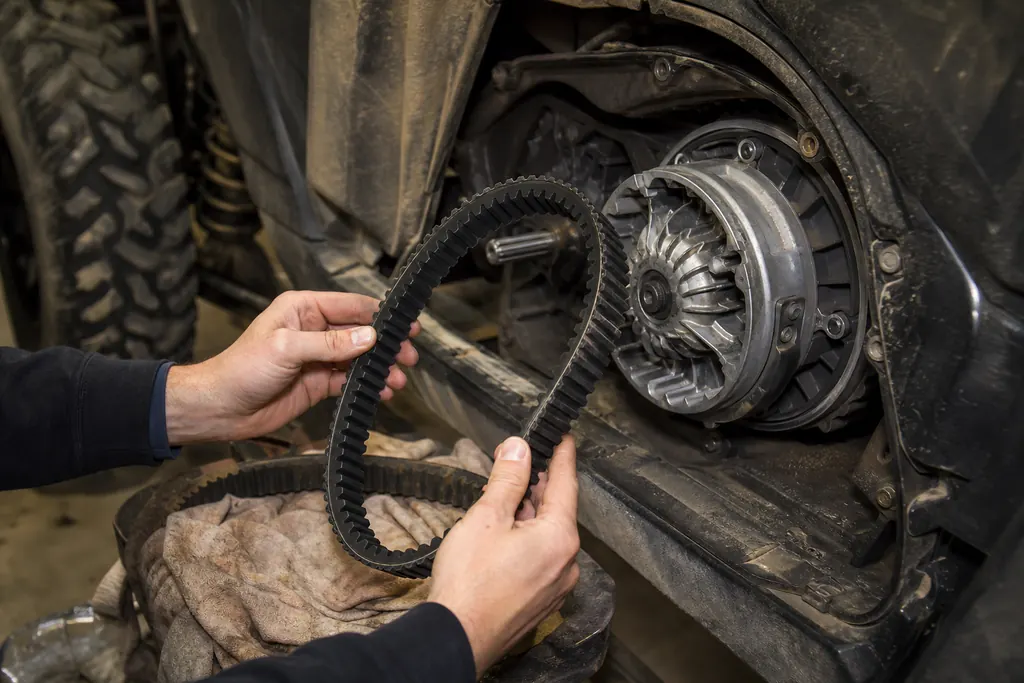

7. Posez la courroie neuve dans le bon sens sur les deux poulies, dans l’ordre indiqué par le manuel, puis refermez la poulie menée.
8. Faites tourner l’ensemble à la main jusqu’à ce que la courroie remonte en haut de la poulie menée. Certains modèles demandent ensuite un contrôle de la flèche de la courroie.
9. Remontez le couvercle avec un joint en bon état, serrez à la clé dynamométrique au couple prescrit, puis rodez.

Si les flasques présentent des rayures, des traces bleuies ou un dépôt de caoutchouc tenace, ou si les courroies se succèdent trop vite, faites contrôler les embrayages en atelier : ressorts fatigués, masselottes usées ou défaut d’alignement se diagnostiquent avec des outils dédiés. Côté budget, comptez le plus souvent de 100 à 350 € pour une courroie d’origine, ordre de grandeur constaté qui varie selon la marque, le modèle et l’année.

Le carter CVT : ventilation, joints et purge

Le variateur est enfermé dans un carter ventilé. Des ailettes, sur l’une des poulies au moins, font office de ventilateur : elles aspirent de l’air frais par une prise d’air, le font circuler autour de la courroie et le rejettent par une sortie. Si cette circulation est gênée ou si le carter fuit, la température grimpe et la poussière s’invite.

• Les conduits d’entrée et de sortie : écrasés, déboîtés ou bouchés par des feuilles ou un nid, ils étouffent la courroie.
• Le préfiltre ou la grille de prise d’air, présents sur certains modèles, se nettoient comme le filtre à air du moteur.
• Les joints du couvercle : pincés ou durcis, ils laissent entrer eau et boue.
• La vis de purge en bas du carter permet d’évacuer l’eau piégée après un passage humide. Certains manuels prévoient ensuite quelques accélérations au point mort pour sécher la courroie : suivez la procédure de votre modèle.

Les prises d’air sont placées en hauteur, mais ce n’est pas une garantie : un gué trop profond remplit le carter en quelques secondes. Avant de traverser, relisez nos conseils pour rouler dans la boue et passer un gué.

Notre conseil : la courroie de secours et sa trousse

En balade à la journée comme en voyage, une courroie de rechange fait partie du paquetage au même titre que la trousse de secours. Rangez-la dans son emballage, à l’abri de la chaleur et des hydrocarbures, avec les outils de dépose du carter et d’ouverture de la poulie menée, des chiffons et des gants. Faites un premier remplacement à blanc au garage : ce n’est pas de nuit, sur une piste, qu’il faut découvrir qu’il manque un embout. Pour un long périple comme un raid SSV dans le désert marocain, deux courroies ne sont pas de trop.

Gardez aussi votre ancienne courroie si elle est encore entière : usée mais saine, elle peut suffire à regagner le camp.
